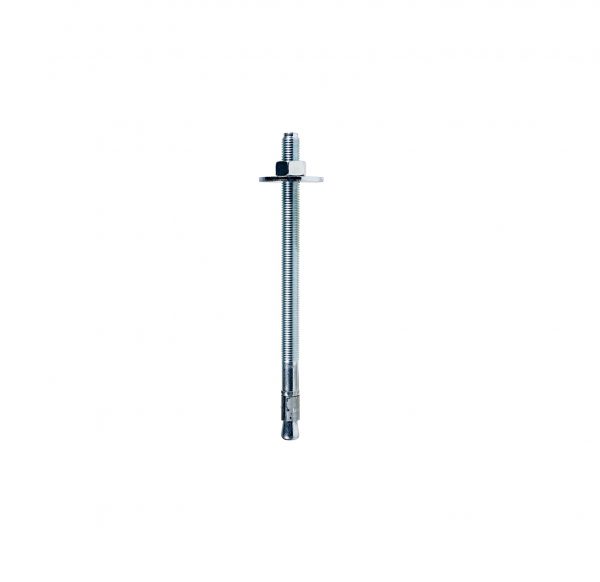

Oceľová svorníková kotva FBN II GS s veľkou podložkou
Fischer svorníková kotva FBN II s veľkoplošnou podložkou je oceľový upevňovací prvok pre hospodárne kotvenie do netrhlinovej zóny betónu. S veľkoplošnou podložkou a povrchovou úpravou galvanickým zinkovaním je vhodná na upevnenie drevených stĺpikov, pomúrnic a ďalších tesárskych prvkov. Vďaka variabilnej kotevnej hĺbke a dlhému závitu je výnimočne všestranná. Osadzuje sa prievlačnou a aj predsadenou montážou a je vhodná aj pre distančné upevnenie.
Princíp funkcie / montáž
- Kotva FBN II je vhodná pre prievlačnú a aj predsadenú montáž; podmienene tiež pre distančnú montáž.
- Pred montážou nastavte šesťhrannú maticu do optimálnej polohy (zarážací čap vyčnieva asi 3 mm z šesťhrannej matice).
- Pri pôsobení uťahovacieho momentu dôjde ku vtiahnutiu kužeľového čapu do rozperného puzdra a tým sa čap ukotví do otvoru steny.
- Vzhľad hlavy umožňuje jednoduchú kontrolu ukotvenia.
- Pri sériovej montáži odporúčame používať osadzovacie nástroje na svorníkové kotvy FABS.
Aplikácia
- Kotviace dosky s pozdĺžnymi otvormi
- Fasádne nosné konštrukcie s pozdĺžnymi otvormi
- Tesárske konštrukcie
- Do betónu s trhlinami
- Kotvenie drevených trámov
Stavebné materiály
- Betón C20/25 až C50/60, bez trhlín
- Betón C12/15
- Prírodný kameň s celistvou štruktúrou
Povolenie
- DoP No. 0015
- DoP No. 0756-CPD-0296
- POV – Prehlásenie o vlastnostiach Oceľová svorníková kotva FBN II
